拋負載脈沖模擬器LDS 200NxxD系列
型號：LDS 200NxxD系列

產品簡介

LDS 200NxxD所產生的拋負載脈沖滿足ISO 7637-2、ISO16750-2、SAE J1113以及眾多汽車廠家標準
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
LDS 200NxxD系列拋負載脈沖模擬器是模擬交流發電機正在向電池輸入電流的過程當中，電池與交流發電機突然斷開連接（例如：腐蝕造成的突然斷開）的情況。這樣的拋負載脈沖為高能量脈沖，具有很強的破壞性。LDS 200D模擬這種高能量脈沖，持續時間達數百毫秒。
LDS 200NxxD所產生的拋負載脈沖滿足ISO 7637-2、ISO16750-2、SAE J1113以及眾多汽車廠家標準，例如福特、克萊斯勒、雷諾、PSA、尼桑等等。通過內置限幅電路，LDS 200NxxD還能產生符合國際標準和汽車廠家標準的限幅拋負載脈沖。

特點：
>5.7寸彩色觸摸屏前面板操作；
>可產生限幅拋負載脈沖；
>內置0.5Ω-40Ω源阻抗，在0.1Ω步長下可選；
>脈沖持續時間最高可達1200ms；
> 波形可自由編輯；
>內置60V/30A耦合器，可拓展到50/100/200A；
> 內置電池開關；
>具有DUT電流檢測及過流保護功能；
>以太網、RJ45接口，用于PC遠程控制、打印測試報告。

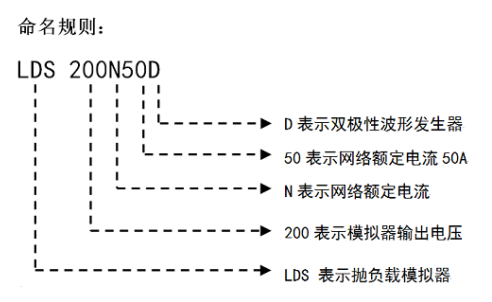

命名規則：

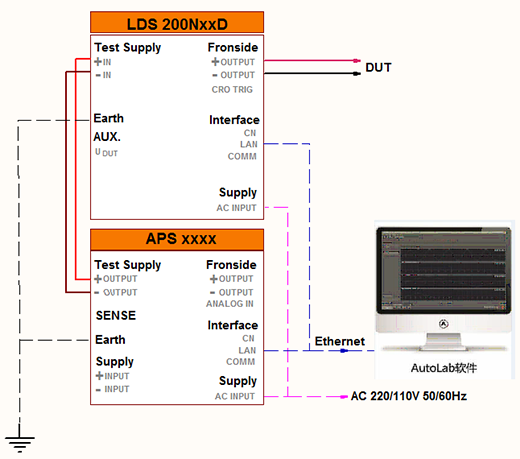

測試連接示意圖1：


測試連接示意圖2：



  • BMW-(Airbag ECU)
  • BMW 600 13.0(Part 1)
  • BMW 600 13.0(Part 2)
  • BMW GS 95002(1999)
  • Case New Holland ENS0310
  • Cummins 14269(982022-026)
  • DaimierChrysler DC-10842
  • DaimlerChrysler PF-10540
  • FAW Diesel ECU MY06.0(Rew.7)
  • Fiat 9.90110
  • Ford EMC-CS-2009.1
  • Ford ES-XW7T-1A278-AB
  • Chrysler CS-11979
  • Claas CN 05 0215
  • Ford FMC1278
  • Ford WDR 00.00EA
  • Freightliner 49-00085
  • GMW 3097
  • Ford ES-XW7T-1A278-AC
  • BMW GS 95003-2
  • Chrysler PF-9326

技術參數

ISO 7637-2或ISO 16750-2之P5a、P5b

脈沖幅度

30 V -210V

抑制電壓

15 V -100V

阻抗(Ri)

0.5Ω-40Ω，0.1Ω可調

脈沖上升時間

5ms -10ms

（自由模式下1-10ms可調，步進1ms）

脈沖持續時間

40ms -400ms或1200ms（取決于內阻），1ms可調

脈沖重復時間

15 s-600 s, 1s可調取決于脈沖能量

脈沖輸出模式

單次、連續、程序控制1到9999

SAE J1113-11-2012之P5A(12V電池供電系統)

開路電壓

22 V -87 V

上升時間

10 ms +0/–5 ms

脈沖持續時間

40 ms-400 ms

內阻

0.5ohm -4ohm

SAE J1113-11-2012之P5A(24V電池供電系統)

開路電壓

44 V -174 V

上升時間

10 ms +0/–5 ms

脈沖持續時間

100 ms-350 ms

內阻

1ohm -8ohm

SAE J1113-11-2012之P5B(12V電池供電系統)

開路電壓

22 V -87 V

上升時間

10 ms +0/–5 ms

脈沖持續時間

40 ms-400 ms

內阻

0.5ohm -4ohm

SAE J1113-11-2012之P5B(24V電池供電系統)

開路電壓

44V -174V

上升時間

10 ms +0/–5 ms

脈沖持續時間

100ms-350ms

內阻

1ohm -8ohm

SAE J1113-11-2012之P5C(12V電池供電系統)

開路電壓

86V(± 10%)

上升時間

5ms +0/–5 ms

脈沖持續時間

400ms

內阻

0.4ohm

重復率

10s

SAE J1113-11-2012之P5C(24V電池供電系統)

開路電壓

122V (± 10%)

上升時間

5ms +0/–5 ms

脈沖持續時間

400ms

內阻

0.8ohm

重復率

10s

FORD EMC-CS-2009.1脈沖G1

開路電壓

60V±(10%)

上升時間

10ms（-5/+0ms）

脈沖持續時間

300ms±20%

負載電壓

30V(±10%)，0.5ohm負載

脈沖持續時間

150ms(±20%)

內阻

0.5ohm

重復率

30s

FORD EMC-CS-2009.1脈沖G2

開路電壓

30V±10%,0.5ohm負載

抑制電壓

21.5V（-1/+0V）

上升時間

10ms（-5/+0ms）

脈沖持續時間

150ms±20%

內阻

0.5ohm

重復率

30s

FORD ES-XW7T CI 220G(AC-版)

開路電壓

+60V(±10%)

上升時間

1 ms-10ms（10%-90%）

脈沖持續時間

300ms（10%-10%）

負載電壓

在0.5ohm負載時 30V(±10%)

脈沖持續時間

150ms(±10%)（10-10%）

內阻

0.5ohm

重復率

30s

試驗次數

3個脈沖

FORD FMC 1278，CI222 PULSE 5A

開路電壓

60V(±10%)(12V系統)

120V(±10%)（24V系統）

上升時間

10ms（-5/+0ms）

脈沖持續時間

300ms±20%

負載電壓

30V±10%，0.5ohm負載

脈沖持續時間

150ms±20%

內阻

0.5ohm

重復率

60s

試驗次數

5個脈沖

FORD FMC 1278，CI222 PULSE 5B

負載電壓

30V(±10%)，0.5ohm負載

抑制電壓

21.5V（-1/+0V）

上升時間

10ms（-5/+0ms）

脈沖持續時間

150ms(±20%)

內阻

0.5ohm

重復率

60s

試驗次數

5個脈沖

FORD ES-XW7T CI 240(AB-版)

開路電壓

+60V(±10%)

上升時間

1ms -10ms（10%-90%）

脈沖持續時間

300ms（10%-10%）

負載電壓

在0.7ohm負載時 30V(±10%)

脈沖持續時間

150ms(±10%)（10-10%）

內阻

0.5ohm

重復率

30s

試驗次數

3個脈沖

CHRYSLER PF 9326脈沖5

開路電壓

+91.5V(±10%)

上升時間

5ms -10ms（10%-90%）

脈沖持續時間

300ms td（10-10%）

負載電壓

在0.5ohm負載時 +45.75V±10%

脈沖持續時間

＞95ms（10-10%）

內阻

0.5ohm

重復率

120s

NISSAN 脈沖A1

開路電壓

+60V±10%

上升時間

1μs(±10%±1μs)(10%-90%)

內阻R1

18 ohm

內阻R2

0.66 ohm

電容

15mF

負載電壓

30V ± 10%（0.66 ohm時）

重復率

30s

試驗次數

10個脈沖

NISSAN 脈沖A2

開路電壓

+60V±10%

上升時間

1μs(±10%±1μs)(10%-90%)

內阻R1

11 ohm

內阻R2

0.8 ohm

電容

15mF

負載電壓

30V ± 10%（0.8 ohm時）

重復率

30s

試驗次數

10個脈沖

NISSAN 脈沖B1

開路電壓

80V±10%

上升時間

1μs(±10%±1μs)(10%-90%)

內阻R1

20 ohm

內阻R2

20 ohm

電容

1mF

負載電壓

-40V ± 10%（20 ohm時）

重復率

3s

試驗次數

1000個脈沖

SCANIA TB1400

開路電壓

+90V(±10%)（卡車）

上升時間

1 ms-10ms（10%-90%）

脈沖持續時間

300ms（10-10%）

內阻

1.5 ohm

負載電壓

45V (± 10%)（1.5 ohm時）

試驗次數

10個脈沖

SCANIA TB1700

開路電壓

+125V(±10%)（ECU’s）

上升時間

1 ms-10ms（10%-90%）

脈沖持續時間

480ms（10-10%）

內阻

1.5 ohm

負載電壓

62.5V ± 10%（1.5 ohm時）

試驗次數

10個脈沖

SCANIA TB1901

開路電壓

+140V(±10%)

上升時間

1ms -10ms（10%-90%）

脈沖持續時間

600ms（10-10%）

內阻

1 ohm

負載電壓

70V (±10%)（1 ohm時）

試驗次數

10個脈沖

ISO7637-1-1990 P7

開路電壓

-20V- -80V (±10%)

上升時間

5ms -10ms（10%-90%）

持續時間

100ms(10%-10%)

內阻

10 ohm

脈沖前斷開

＜100us

試驗次數

≥1個脈沖

MERCEDES BENZ MBN 10 284 PART 2

開路電壓

100V±10%(脈沖5a，12V供電系統)

上升時間

＜0.1ms（10%-90%）

脈沖持續時間

400ms（10-10%）

內阻

2 ohm

負載電壓

50V±20%（2 ohm時）

開路電壓

200V±10%（脈沖5a，24V供電系統）

上升時間

＜0.1ms（10%-90%）

脈沖持續時間

500ms（10-10%）

內阻

2 ohm

負載電壓

100V±20%（2 ohm時）

開路電壓

100V±10%（脈沖5a，42V供電系統）

上升時間

＜0.1ms（10%-90%）

脈沖持續時間

400ms（10-10%）

內阻

2 ohm

負載電壓

50V±20%（2 ohm時）

重復率

120 s

試驗次數

5個脈沖

限幅拋負載測試

ISO 7637-2脈沖5b（12V、24V供電系統）

Porsche EMV 脈沖5



ISO/WD 16750脈沖5b

GMW 3097 脈沖5b

SAE J1113-11脈沖5b

36.00.808 脈沖5b

EMC-CS-2009.1(Ford)脈沖G2

TSC 7034G 脈沖5b

FMC-1278 CI 222脈沖5b

Iveco 脈沖5b

FIAT 9.90110脈沖5a

Scania TB1400 脈沖5b

PSAB217110脈沖5b（12V供電系統）

Scania TB1700 脈沖5b



Volvo 脈沖5a和5c

ES 96100-02 脈沖5b

GS 95003-2 脈沖5b



通用參數

用于脈沖校準的負載電阻

0.4ohm ～ 38 ohm

依照ISO 7637和眾多汽車廠家標準要求對拋負載脈沖進行校準的高精度負載電阻器

輸出

P5a5b輸出波形可連接至TIS 700瞬變脈沖干擾模擬器

耦合

耦合到電池正極

去耦

通過二極管或電池開關

被試設備供電

60V/30A或50A或100A或200A

CRO

觸發示波器5VTTL信號

串行接口

LAN以太網RJ45

供電電壓

AC 110/220V,(±10%)，45Hz-65Hz

環境濕度

15℃-35℃

外形尺寸

2*6U機柜（450×600×266mm）或其他

重量

約60kg


軟件（選配）

計算機聯機控制軟件AUTOLab：

支持windowsXP and Windows7，它使用方便、用戶界

面美觀、 直觀， 各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序：能夠自動／手動識別所連接AutoLab測試設備并進行自動配置?；谀０宓膱蟾婀δ芸梢詭椭脩綮`活地生成測試報告。

附件

測試線、電源線、保險絲（備用件）、檢測報告、說明書

選型

LDS 200N30D

被試設備供電最高60V/30A

LDS 200N50D

被試設備供電最高60V/50A

LDS 200N75D

被試設備供電最高60V/75A

LDS 200N100D

被試設備供電最高60V/100A

LDS 200N200D

被試設備供電最高60V/200A
