產品概述：
CWS 600系列是一臺智能型多功能組合式抗擾度(EMS)測試設備，它能夠滿足國際標準和產品系列標準對浪涌抗擾度、通信波和脈沖磁場等各種測試要求，測試電壓最高可達6 kV。
CWS 600系列是全兼容抗擾度測試方案最佳選擇。滿足歐盟CE認證及CCC認證對單相受試設備的抗擾度測試要求，內置全自動單相耦合/去耦網絡，通過自動控制的外置耦合/去耦網絡(最高可達400 A)還可進行三相五線受試設備測試。為您提供多種測試所需附件，用來滿足工頻磁場測試等各種應用需求。
產品特點：
> 5.7英寸彩色觸摸屏前面板操作
> 浪涌失效偵測功能
> 浪涌電壓、電流測量采集
> 測試排程功能
> 可內置全自動單相耦合/去耦網絡 AC 300 V 20 A / 32 A 、DC 300 V 20 A / 32 A
> 可控制外置三相耦合/去耦網絡等功能模塊
> 以太網、RJ45接口，用于PC遠程控制、打印測試報告

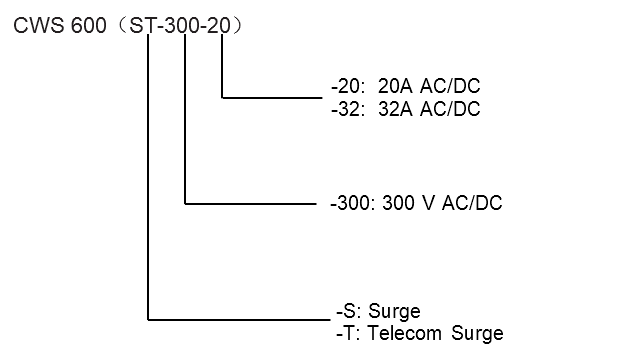

命名規則：
備注：外置網絡等附件，有獨立型號，不在主機型號中體現；-300-20/32代表含有內置耦合去耦網絡。
|
通用參數 |
|
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
100 ~ 264 V AC, 47 ~ 63 Hz |
|
保險絲 |
6A |
|
最大功耗 |
300 W |
|
通訊方式 |
以太網LAN |
|
外部控制方式 |
25針并口線 |
|
外部觸發輸入 |
BNC, 5 V TTL |
|
CRO觸發輸出 |
BNC, 5 V TTL |
|
運行控制輸入 |
BNC, 5 V TTL |
|
脈沖觸發方式 |
手動、自動、外部觸發 |
|
外部同步輸入 |
20 ~ 400 V, 45 ~ 65 Hz |
|
警告燈輸出 |
多芯接插件輸出, 匹配外置告警燈模塊(選配) |
|
安全電路 |
安全環短接, 安全回路開路時停止工作 |
|
失效檢測 |
失效時前面板LCD顯示, 并中斷儀器工作 |
|
儀器工作狀態指示 |
LED指示、LCD顯示 |
|
儀器接地連接方式 |
使用扁平接地線 |
|
機箱尺寸 |
6U L * W * H: 620 * 450 * 280 mm |
|
儀器重量 |
約50 kg |
|
環境范圍 |
15 ℃ ~ 35℃ |
|
氣壓范圍 |
86 kPa ~ 106 kPa |
|
濕度范圍 |
45% ~ 75% |
|
內置耦合/去耦網絡(單相全自動) |
|
|
EUT帶載能力 |
AC 300 V 20 A / 32 A(選配) 50 / 60 Hz |
|
DC 300 V 20 A / 32 A(選配) |
|
|
EUT電源輸入、輸出 |
4 mm香蕉插頭線 |
|
EUT電壓監視輸出 |
BNC輸出, 100 V : 1 V |
|
EUT電流監視輸出 |
BNC輸出, 10 A : 1 V |
|
同步方式 |
內部同步、外部同步、異步 |
|
內部同步 |
0°~ 360°, 1°步進設置或隨機模式 |
|
1.2 / 50 μs組合波耦合/ 去耦 |
內置單相自動耦合/去耦網絡 |
|
注：CWS 600（S）配置只有源，CWS 600（S-300-20）帶內置耦合去耦網絡 |
|
|
IEC 61000 - 4 - 5浪涌抗擾度試驗 |
|
|
試驗電壓 |
0.25 kV ~ 6 kV(±10%) |
|
試驗電流 |
0.125 kA ~ 3 kA ±10% |
|
電壓波形 |
1.2 μs ± 30% , 50 μs ±20% |
|
電流波形 |
8 μs ± 20%, 20 μs ±20% |
|
輸出阻抗 |
2 Ω、12 Ω |
|
試驗間隔時間 |
6 ~ 99 s（最短取決于試驗電壓） |
|
實驗次數 |
1 ~ 999次 |
|
試驗?zāi)Ｊ?span> |
可選排程模式 |
|
極性 |
正、負、先正后負、正負交替 |
|
校準電容 |
18 μF內置 |
|
耦合電阻 |
0 Ω、10 Ω |
|
耦合電容 |
9 μF、18 μF內置 |
|
浪涌電壓峰值檢測 |
LCD顯示、BNC輸出 1000 V: 1 V |
|
浪涌電流峰值檢測 |
LCD顯示、BNC輸出 500 A: 1 V |
|
IEC 61000 - 4 - 5通訊波試驗 |
|
|
試驗電壓 |
0.25 kV ~ 6 kV(±10%) |
|
試驗電流 |
6.25 A ~ 150 A ±10% |
|
電壓波形 |
10 μs ± 30% , 700 μs ±20% |
|
電流波形 |
5 μs ± 20%, 320 μs ±20% |
|
輸出阻抗 |
15 Ω、40 Ω |
|
試驗間隔時間 |
6 ~ 99 s（最短取決于試驗電壓） |
|
實驗次數 |
1 ~ 999次 |
|
試驗?zāi)Ｊ?span> |
可選排程模式 |
|
極性 |
正、負、先正后負 |
|
注：通訊波需選擇CWS 600(T) |
|
|
CWS 600 選型指南一覽表 |
|||
|
主機 |
1.2/50 μs |
10/700 μs |
CDN單相三線網絡 |
|
組合波雷擊浪涌模擬器CWS 600（ST-300-20） |
√ |
√ |
√ |
|
組合波雷擊浪涌模擬器CWS 600（S-300-20） |
√ |
|
√ |
|
組合波雷擊浪涌模擬器CWS 600（S） |
√ |
|
|
|
組合波雷擊浪涌模擬器CWS 600（T） |
|
√ |
|
|
選配模塊 |
|||
|
雷擊浪涌耦合/去耦網絡SPN xxxxT10系列 |
√ |
|
可根據EUT電壓、電流等級要求定制 |
|
非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡CDN 405T8A1 |
√ |
√ |
|
|
非屏蔽對稱高速通信線雷擊浪涌耦合去耦網絡CDN 405T8-C |
√ |
|
|
測試測量選配指南一覽表
儀器名稱、型號
1.2/50 μs
10/700 μs
差分探頭VCF-80
√
√
寬帶電流監測鉗
√
√
10 kV浪涌校準電容模塊
√
√
抗擾度測試軟件
√
√
CM 0220M
CCM 1000
CoreLab
