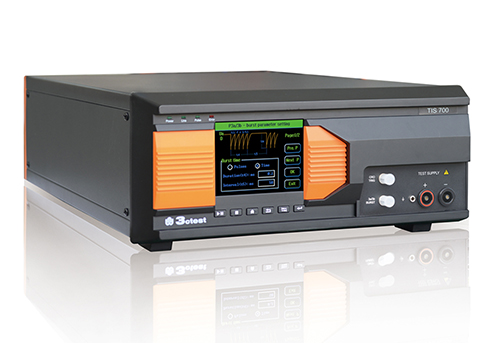

汽車瞬變脈沖模擬器 TIS 700
型號：TIS 700

產品簡介

TIS 700系列瞬變脈沖干擾模擬器將電快速瞬變/脈沖群模塊3a/3b、P1/2a微脈沖模塊和所需的耦合網絡集成在一臺設備當中。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
TIS 700系列瞬變脈沖干擾模擬器將電快速瞬變/脈沖群模塊3a/3b、P1/2a微脈沖模塊和所需的耦合網絡集成在一臺設備當中。TIS700系列瞬變脈沖干擾模擬器能夠滿足國際標準和全球眾多汽車制造商的標準要求,并且可由用戶需要定制各種波形模擬發生器。根據型號的不同，內置耦合網絡的最大電流可達到100A。具有更高的脈沖電壓、頻率，可以自由設定上升、下降，用于尋找被測品的敏感點，遠超出標準的要求。內置耦合網絡的輸入與LDS 200系列、APS系列和APG系列的輸出相連，可作為統一的中央被試設備輸出端口。不同的模擬器均由數據總線互聯、并通過以太網連接至遠程PC端組成一套完整的測試系統。

優點：
1.5.7寸彩色觸摸屏前面板操作；
2.內置電快速瞬變脈沖群發生器模塊；
3.內置微脈沖發生模塊；
4.符合ISO 7637 JASO SAE NISSAN 標準；
5.內置60V、30A耦合網絡（包括拋負載耦合），最大電流可達100A；
6.通過CN25控制外部拋負載及電池供電模擬器；
7.具有DUT電壓、電流檢測及過流保護功能；
8.緊急停止功能；
9.內置電源開關；
10.以太網、RJ45接口，用于PC遠程控制、打印測試報告。

  • ISO 7637-2
  • EN 301489-1
  • EN 301489-17
  • ISO 7637
  • EN 300329
  • EN 300340
  • BMW-(Airbag ECU)
  • BMW 600 13.0(Part 2)
  • BMW GS 95002(1999)
  • Case New Holland ENS0310
  • Cummins 14269(982022-026)
  • DaimlerChrysler PF-10540
  • Audi(Reference vehicles)
  • Chrysler CS-11809(2009)
  • Chrysler CS-11979
  • Chrysler DC-11224 Rev.A
  • Claas CN 05 0215
  • DaimlerChrysler DC-10614
  • EN 301489-24
  • BMW GS 95002(2001)
  • GJB 181A

技術參數

微脈沖發生器模塊P1/2a

電快速瞬變/脈沖群發生器模塊P3a/3b

測試電壓

25-600V

25-700V

極性

正/負

正/負

上升時間Tr

0.5us - 1us. 1.5us - 3us. 無負載

5ns土30% into 50 ohm負載

5ns土30% into 1,000  ohm負載

持續時間Td

50us 土20%無負載

12us 土20%匹配負載

1ms 土20% 無負載

1ms 土20% 50 ohm匹配負載

2ms土20% 無負載

1.5ms土20% 10 ohm匹配負載

0.2ms 土20% 無負載

0.3ms 土20% 無負載

0.5ms土20% 無負載

150ns - 45/+45ns into 50 ohm負載

150ns - 45/+45ns into 1,000 ohm負載

源阻抗

2Ω，4Ω，10Ω，30Ω，50Ω

50Ω

試驗次數

1-9999

脈沖群個數

1-200個

DUT電壓監控

10:1

DUT電流監控

10A:1V

脈沖間隔

0.2s-60s(其中最小間隔根據輸出電壓)

測試與控制（觸發電路）

觸發電路

自動觸發

自動釋放脈沖

觸發脈沖群

自動、手動、外部觸發

手動觸發

手動釋放單個脈沖

脈沖群間隔時間

50ms-999ms

外部觸發

外部觸發釋放單個脈沖

脈沖頻率

0.1kHz-200kHz

測試持續時間

1s-50000s

電池開關觸發

關閉時間在10-400ms內可選

輸出

直接輸出

通過50Ω同軸連接器（適用于連接電容耦合鉗的測試）

輸出

被試設備供電

輸出端口

耦合方式

到電瓶正極（用于供電線路測試）

耦合

到電瓶正極

CRO觸發

用于觸發示波器的5V觸發信號

去耦

通過二極管和電池供電開關

通用參數

供電電壓

AC 110/220V，土10%，45-65Hz

串行接口

LAN以太網RJ45

環境溫度

15-35℃

外部觸發

常開接點，閉合觸發，BNC連接器

相對溫度

35%-85%RH（無凝露）

外形尺寸

450 x600 x177mm(4U機柜)

重量

約20kg

標配內容

網絡

內置耦合/去耦網絡60V/30A最大電流可達100A

主機一臺、說明書、檢測報告、質保書、測試線、電源線、DUT電源線、接地線、用戶測試程序（用戶可自由編程）、標準測試程序（ISO 7637-2:2011標準等級1-4）

輸入

被試設備供電

直流電壓從APS或APG或其他直流電源輸入

脈沖5，7

被試設備供電

其它選配件

容性耦合鉗

輸出

從LDS200輸入

中央被試設備輸出端口

同軸輸出端口

連接符合ISO7637-3標準要求的電容耦合鉗

用于脈沖校準的負載電阻

軟件（選配）

計算機聯機控制軟件AUTO Lab

支持windows XP and Windows 7，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序；它能夠自動/手動識別所連接的AUTO Lab 測試設備并進行自動配置；基于模板的報告功能可以幫助用戶靈活地生成測試報告。
