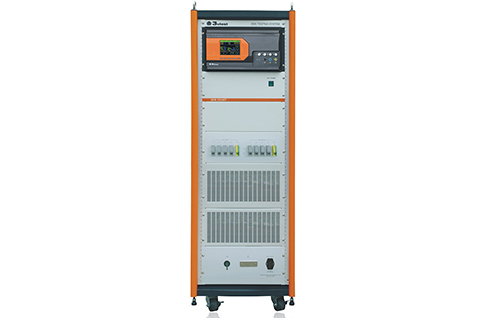

高壓大功率智能型雷擊浪涌測試系統
型號:CWS 600G/SPN 15100T

產品簡介

CWS 600G/SPN 15100T高壓大功率智能型雷擊浪涌測試系統,是專門設計的一款高端測試設備
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻
CWS 600G/SPN 15100T高壓大功率智能型雷擊浪涌測試系統,是專門設計的一款高端測試設備,性能完全滿足歐盟CE認證及CCC認證。系統內置SPN 15100T三相五線大功率全自動耦合/去耦網絡,可以滿足對新能源測試系統以及大功率負載測試的要求。具有可靠性好、性能穩定、使用方便等特點。EUT高壓大功率帶載能力,DC 1500V 100A、AC 700V 100A三相無線,其他EUT電壓、電流等級,可以根據客戶要求定制。

特點:
> EUT 直流負載能力DC 1500V 100A
> EUT 交流負載能力AC 700V 100A三相五線
> 半導體開關技術,EUT電源自動投切
> EUT電壓、電流檢測
> 過電壓、過電流、過熱保護
> 對試驗電壓、極性、相位同步角度等試驗參數進行排程設置,實現全自動網絡投切

> 任意線路的相位角度迭加

  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5
  • IEC 61000-6-2
  • IEC 61000-6-1

 技術參數

組合波雷擊浪涌模擬器CWS 600G

測試電壓范圍

0.3Kv-6kV,(±10%)

測試電流范圍

0.15kA-3kA(±10%)

電壓波形

波前時間:1.2μs±30%    半峰值時間:50μs±20%

電流波形

波前時間:8μs±20%      半峰值時間:20μs±20%

源輸出阻抗

2 ohm

輸出極性

正、負、正負交替

浪涌電壓

浪涌電壓:1000V:1V      浪涌電流:500A:1V

電流峰值檢測

液晶屏3位數字顯示測量值

可選IEC標準方式或自定義方式

耦合電阻

10 ohm、0 ohm耦合電阻可選IEC標準方式或自定義方式

脈沖周期

5s-99s(最短取決于試驗電壓)

試驗次數

1-999次

觸發方式

自動、手動、外部觸發

同步

0-360°,分辨率1°步進設置或隨機方式

網絡模塊SPN 15100T

三相全自動耦合/去耦網絡

雷擊浪涌組合波測試,電壓可達8.0kV(1.2/50us)

電流可達4.0kA(8/20us)

EUT帶載耐短時沖擊電流能力

峰值400A

EUT投切方式

自動投切

相位同步

L1、L2、L3、N、PE,任意線-線、線-地相位角度迭加

耦合路徑

L1、L2、L3、N、PE任意路徑

耦合投切方式

自動投切

耦合電容

9uF、18uF

耦合電阻

10 ohm、0 ohm

耦合衰減

耦合電阻可選IEC標準方式或自定義方式

耦合衰減

<2 dB

EUT注入端的殘余脈沖電壓

不超過施加試驗脈沖電壓的15%或耦合/去耦網絡額定電壓峰值的2倍

機柜尺寸

19”/35U

重量

約200 Kg


標配附件

耦合/去耦網絡1臺

4. 接地線

7. 出廠檢驗報告

三芯電源線

5. 保險絲

8. 說明書

測試線

6. 同軸線



選件

VCF-80   高壓差分探頭

最高測試電壓8kV,衰減比:1000:1    滿足雷擊浪涌類儀器的開路電壓波形校準

CM 0220M    寬帶電流監測鉗

最高測試電流5kA,衰減比:100:1    滿足雷擊浪涌類儀器的短路電流波形校準
