當飛機、發射器或武器系統在太空高速飛行時與空氣摩擦或因太空的帶電粒子積累可能會產生幾百kV的靜電，在進行裝載或者運輸過程中可能遇到高電壓靜電放電，如果這些靜電釋放到引信的電爆裝置的外露引線上或釋放到連接操縱器或相關設備和彈藥的電路上，可能會出現電爆裝置的意外起爆，從而導致一系列的危險情況或者武器瞎火。如果引信中的電子元件承受高電壓，則可能發生器參數變化或失效，這對信號處理、定時、解除保險和發火等電性能產生影響。

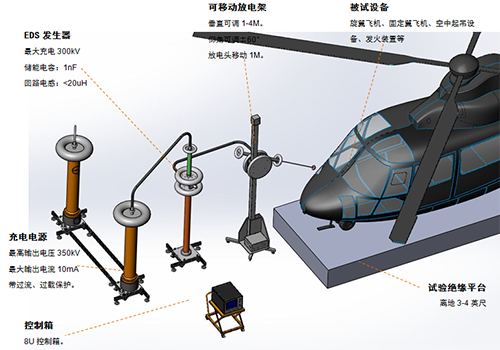

本靜電放電發生器是為模擬飛機或發射器系統在天空高速飛行帶上非常高的靜電后能否安全、正常可靠工作或損壞等專用發生器，它是我們多年來研制的一系列靜電放電發生器的基礎上研制而成，其放電電壓達到300kV，符合MIL-STD-464C、MIL-STD-331D、 GJB1389A、GJB573A、 GJB8848等標準。
特點：
>10寸彩色觸摸屏前面板操作
>移動式框架結構
>氣動遠程控制放電架，帶仰角控制
>充電異常保護
>安全門聯鎖保護、急停按鈕等保護措施
>選配全自動測量分析軟件
>選配電流、電壓校準裝置
>選配沉積電荷試驗輔助設備
>光纖、RS32接口通訊，抗干擾能力強
|
技術參數 |
|
|
儲能電容 |
1000pF |
|
放電電阻 |
<1Ω |
|
上升沿 |
約200ns |
|
震蕩頻率 |
約1.3M |
|
回路電感量 |
<20uH |
|
充電電壓 |
最大350kV |
|
最大持續電流 |
10mA |
|
放電開關 |
直徑100mm鎢銅球， |
|
開關形式 |
氣缸運動觸發，運行距離，1M |
|
放電架 |
氣動自動控制，升降1-4M，仰角±60° |
|
發生器結構 |
開放式框架，可移動底盤 |
|
通用參數 |
|
|
使用電源 |
AC380V 5kVA(三相) |
|
充電極性 |
正、負，單次放電 |
|
重量 |
1.5噸 |
|
溫度范圍 |
-20～+45℃ |
|
濕度范圍 |
≤85% |
|
海拔高度 |
不超過1000m |
|
隨機標配 |
|
|
主機一臺、說明書、檢測報告、合格證、測試線、保險絲、手持式接地棒 |
|
|
選配附件 |
|
|
1、靜電放電試驗塔
|
HVFDJ400 氣動6向控制 升降高度4M 放電電極1M伸縮行程 ±60°旋轉 遠程遙控操作 帶均壓環，試驗電壓300kV以上 |
|
2、沉積電荷試驗塔
|
PSSYJ400 用于沉積電荷試驗時支持連接高壓導線 升降高度4M，使用氣動馬達控制 穿線孔60mm 試驗電壓300kV以上 |
|
3、手持式沉積電荷試驗棒
|
EDS300-FDB 用于100kV下人工沉積電荷放電 2米長可伸縮絕緣棒 可配圓電極和尖電極 |
|
4、示波器
|
MDO3032 美國泰克 350MHz采用頻率 1.25GS/s采樣速率 2通道采樣 |
|
5、電流互感器：
|
P4997 美國pearson線圈 100:1 最大瞬時10kA 20MHz |
|
6、校準負載阻抗
|
RFC-100 放電電壓校準測量用 100Ω低電感阻性負載 內置同軸分流器0.01V/A,BNC輸出 須配合50:1衰減器使用 |
|
7、直流分壓器
|
RF-300 300kV直流分壓器 阻抗3GΩ 滿載漏電流100uA 用于校準充電電壓 |
|
8、測量分析系統 （軟件） |
MAS3000 采用光纖以太網通訊 自動采集設置示波器 自動計算波形各種參數 |
|
9、300kV靜電控制箱
|
EDS300-8U 8U機箱設計，方便移動 10寸彩色觸摸屏 三相電源5kVA |
|
10、隔離濾波器
|
EDS300-DGL10 需使用兩臺,分別連接電腦和示波器 完成示波器現場采集數據經光纖隔離傳輸至電腦 最大功率200w（220V） |
|
11、高壓直流放電棒
|
2m可收縮 用于安全接地 0Ω或1MΩ可以連接
|
|
12、空氣壓縮機 |
1100-40（3540）
|
|
13、400kV高壓直流電源
|
HVPOWER400-10 最大輸出電壓350kV 最大輸出電流10mA 分正負兩個極性，手動連接
|
|

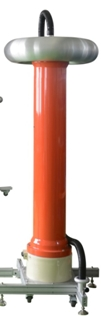

14、300kV靜電儲能單元
|
EDS300-1nF 儲能電容器 容量1nF 電壓350kV
|
|
15、升降車
|
TF30D 用于放置300kV靜電控制箱 方便移動及調節高度
|
|
16、U盤
|
SDCZ71-8G 16G存儲說明書等電子文檔 |
