產品概述：
DOS-CS116-9高頻阻尼瞬態脈沖發生器是為了滿足標準GJB 151A-97 CS116、GJB 151B-2013 CS116和MIL-STD-461E/F/G CS116而專門設計的一款高端發生器。該發生器可以產生頻率從10 kHz到100 MHz之間的9種阻尼正弦（余弦）波形。用于所有飛機、水面艦船、潛艇、空間及地面系統的互聯電纜和電源電纜的傳導敏感度試驗。
產品特點：
> 5.7英寸彩色觸摸屏前面板操作
> 符合GJB 151A-97、GJB 151B-2013以及MIL-STD-461 E/F/G中的CS116標準
> 10 kHz到100 MHz 九種頻率
> 9合1輸出端口，操作簡便

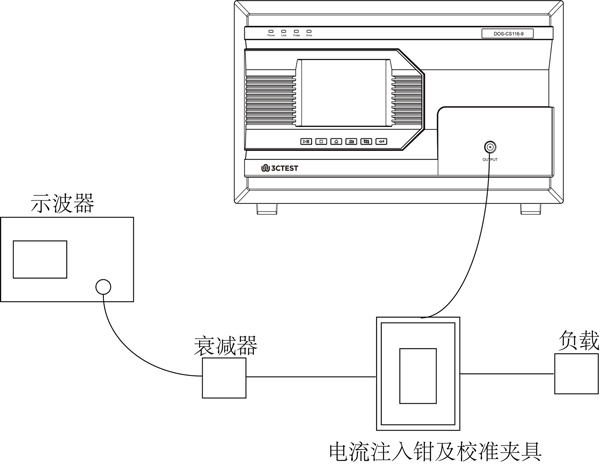

校準連接示意圖：

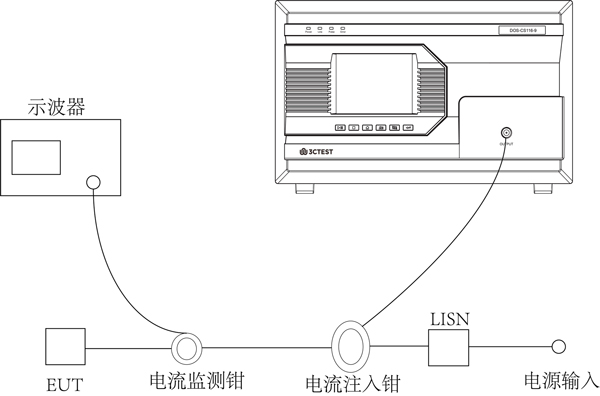

典型的測試連接示意圖：
|
技術參數 |
||
|
振蕩頻率（±10%） |
10 kHz 、30 kHz、100
kHz 、300 kHz、1 MHz 、 |
|
|
最大測試電流 |
10 kHz |
≥ 0.1 A |
|
30 kHz |
≥ 0.3 A |
|
|
100 kHz |
≥ 1 A |
|
|
300 kHz |
≥ 3 A |
|
|
1 MHz |
≥ 10 A |
|
|
3 MHz |
≥ 10 A |
|
|
10 MHz |
≥ 10 A |
|
|
30 MHz |
≥ 10 A |
|
|
100 MHz |
≥ 3 A |
|
|
輸出阻抗 |
＜100 Ω |
|
|
阻尼因子（Q） |
15±5 |
|
|
重復率 |
0.5 ~ 9 s |
|
|
通用參數 |
||
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
|
工作電源范圍 |
AC 220 V，±10%，50 Hz（±5%） |
|
|
保險絲 |
6 A |
|
|
最大功耗 |
200 W |
|
|
機箱尺寸 |
620* 450*280 mm（6U機箱） |
|
|
重量 |
約26.5 kg |
|
|
環境溫度 |
15 ℃ ~ 35 ℃ |
|
|
相對濕度 |
45% - 75% |
|
|
大氣壓力 |
86 kPa - 106 kPa |
|
|
標配附件 |
|
|
主機、說明書、檢測報告、質保書、測試線、電源線、接地線、保險絲。 |
|
|
選配附件 |
|
|
電流注入鉗及校準夾具 |
|
|
1.電流注入鉗 BCIP-200和校準夾具 BCICF-200
|
頻率范圍:10 kHz～200 MHz |
|
注：本發生器僅匹配BCIP-200和BCICF-200及FCC相關產品。 |
|
|
2..高壓同軸負載HCL 50N
|
50 Ω 5 W |
|
3.衰減器TFB 100
|
40±1.5 dB 5 W |
|
4.寬帶電流監測鉗TWCM-200
|
頻率范圍 10 kHz~200 MHz |
|
5.LISN J50
|
最大連續電流 50 A |
|
6. LISN J200
|
最大連續電流 200 A |
