APS xxD系列配置了四象限雙極性放大器，能夠產生電壓跌落、短時中斷和多種電壓變化，模擬可在線束上測得的各種電壓變化現象?？勺鳛殡姵毓╇娔M和直流電壓源使用。在實驗室測試時，APS xxD系列可替換車輛蓄電池。Pulse 2b、Pulse 4、正弦波噪聲和其它復雜電壓變化模擬測試都可以由APS xxD系列模擬器來實現。非常適合ISO 7637/16750傳導瞬態測試。APS xxD系列擁有模擬符合國際標準和眾多汽車廠家標準要求的多種電池供電波形。作為強大的直流電源，在汽車瞬變脈沖測試中為被試設備供電，48 V、42 V、24 V和12 V四種供電電壓類型全滿足。
*對于某些被試品（例如：電機類設備、排氣扇、雨刮器、空調等）或存在大電容儲存配件的被試品存在較大的沖擊電流，這種沖擊電流是被試品正常工作電流的3-10倍甚至更大。如果客戶對被試品的沖擊電流不確定，可選擇我公司的CTM系列電流測試模塊對被試品進行工作電流測試獲取沖擊電流值，從而選擇更合適的APGAPSAPS xxD系列產品。
**APGxx系列 單極性輸出電壓0~60V，輸出電流 0~400A，正弦信號輸出頻率30kHz，功率大，基本滿足大部分測試需求。
APS xx系列 單極性輸出電壓：0~60 V，輸出電流0~30 A，正弦信號輸出頻率最高300kHz。
APS xxD系列 四象限電源，輸出最大電壓80 V。滿足48 V系統，輸出最大電流100 A，正弦信號輸出頻率最高300 kHz。
|
通用參數 |
|
|
輸出電壓 |
MAX 80 V |
|
輸出電流 |
MAX 100 A |
|
模擬信號輸入 |
BNC |
|
Sense信號輸入 |
BNC |
|
源阻抗 |
10 mΩ ~ 200 mΩ/無內阻 |
|
電壓補償精度 |
±0.1 V |
|
電壓補償最大值 |
4 V |
|
電壓偏移 |
＞90%，恢復時間＜10 μs
|
|
電壓波動 |
Ur＜0.2 Vpp，最小頻率400 Hz |
|
升壓時間 |
＜3 μs |
|
正弦信號輸出 |
頻率最高300 kHz（取決于波形的Vpp和輸出電流） |
|
外部信號輸入 |
0 ～±10 V（根據實際儀器配置，最高 0 ～±10 V） |
|
輸出 |
被試設備供電：大電流連接器 |
|
串行接口 |
LAN以太網及RJ45 |
|
外部信號放大比例 |
1:10 |
|
供電電壓 |
AC 220 V，±10%，45-65 Hz |
|
環境溫度 |
15 ～35 ℃ |
|
尺寸 |
APS 60xxD:19英寸/8U APS 80xxD:22U |
|
重量 |
約40 Kg |
|
技術參數 |
|
|
APS 60E10D+DCP 60E10D |
|
|
輸出電壓 |
-15 V - +60 V |
|
輸出電流 |
Max 10 A，連續 |
|
峰值電流 |
20 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 60F20D+DCP 60F20D |
|
|
輸出電壓 |
-20 V - +60 V |
|
輸出電流 |
Max 20 A，連續 |
|
峰值電流 |
40 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 60E30D+DCP 60E30D |
|
|
輸出電壓 |
-15 V - +60 V |
|
輸出電流 |
Max 30 A，連續 |
|
峰值電流 |
60 A，持續時間最長 200 ms |
|
頻率范圍(-3dB) |
DC - 150 kHz 全頻段信號 |
|
APS 60F30D+DCP 60F30D（AC110V） |
|
|
輸出電壓 |
-20 V - +60 V |
|
輸出電流 |
Max 30 A，連續 |
|
峰值電流 |
60 A，持續時間最長 200 ms |
|
頻率范圍(-3dB) |
DC - 150 kHz 全頻段信號 |
|

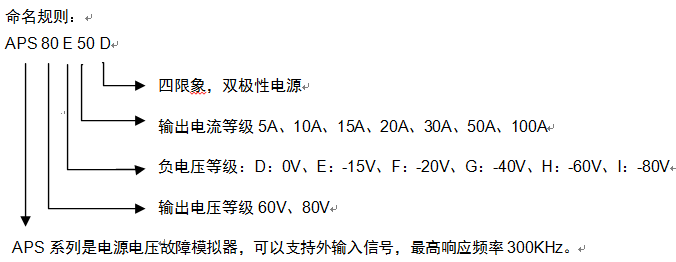

APS 80E10D |
|
|
輸出電壓 |
-15 V - +80 V |
|
輸出電流 |
Max 10 A，連續 |
|
峰值電流 |
20 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80F20D |
|
|
輸出電壓 |
-20 V - +80 V |
|
輸出電流 |
Max 20 A，連續 |
|
峰值電流 |
40 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80E30D |
|
|
輸出電壓 |
-15 V - +80 V |
|
輸出電流 |
Max 30 A，連續 |
|
峰值電流 |
60 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80E50D |
|
|
輸出電壓 |
-15 V - +80 V |
|
輸出電流 |
Max 50 A，連續 |
|
峰值電流 |
100 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
APS 80F100D |
|
|
輸出電壓 |
-20 V - +80 V |
|
輸出電流 |
Max 100 A，連續 |
|
峰值電流 |
200 A，持續時間最長 200 ms |
|
頻率范圍 |
DC - 150 kHz 全頻段信號 |
|
隨機標配 |
|
測試線、電源線、接地線、保險絲（備用件）、說明書 |
|
選 件 |
|
1、PC控制軟件AutoLab |
|
計算機聯機控制軟件AUTO Lab 支持windows XP and Windows 7,它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 用戶可自定義任意波形（標準庫以外）； 它能夠自動/手動識別所連接的AUTO Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
2、輸出電壓40V產品可定制 |
|
3、負電壓等級除了D、E、F、G、H、I以外其他可定制 |
