TIS 700x系列瞬變脈沖干擾模擬器將電快速瞬變/脈沖群模塊3a/3b、P1/2a微脈沖模塊和所需的耦合網絡集成在一臺設備當中。TIS700x系列模擬器能夠滿足國際標準和全球眾多汽車制造商的標準要求,并且可由用戶需要定制各種波形模擬發生器。根據型號的不同，內置耦合網絡的最大電流可達到200A。具有更高的脈沖電壓、頻率，可以自由設定上升、下降，用于尋找被測品的敏感點，遠超出標準的要求。內置耦合網絡的輸入與LDS 200系列、APS系列和APG系列的輸出相連，可作為統一的中央被試設備輸出端口。不同的模擬器均由數據總線互聯、并通過以太網連接至遠程PC端組成一套完整的測試系統。

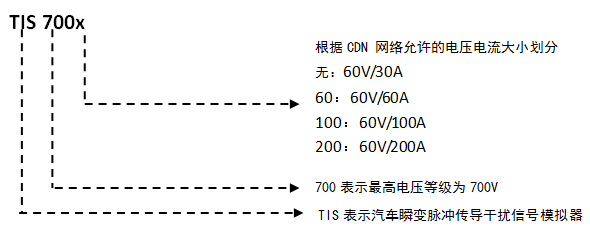

命名規則：

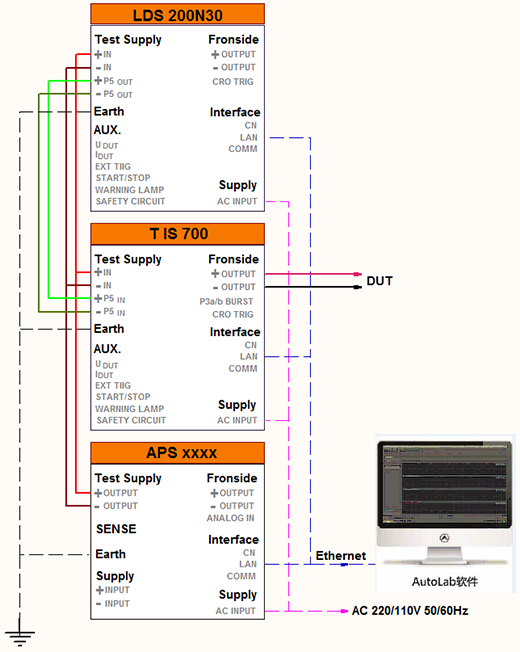

測試連接示意圖：
|
技術參數 |
||
|
微脈沖發生器模塊P1 |
||
|
測試電壓 |
3-600 V |
|
|
極性 |
負 |
|
|
上升時間Tr |
0.5 μs – 1 μs 1.5 μs – 3 μs 無負載 |
|
|
持續時間Td |
50 μs 土20%無負載 12 μs 土20% 2 Ω 匹配負載 1 ms 土20% 無負載 1 ms 土20% 50 Ω 匹配負載 2 ms土20% 無負載 1.5 ms土20% 10 Ω 匹配負載 0.2 ms 土20% 無負載 0.3 ms 土20% 無負載 0.5 ms土20% 無負載 |
|
|
源阻抗 |
2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω |
|
|
試驗次數 |
1-9999 |
|
|
DUT電壓監控 |
10:1 |
|
|
DUT電流監控 |
10 A : 1 V |
|
|
脈沖間隔 |
0.2 s-60 s (其中最小間隔根據輸出電壓) |
|
|
耦合方式 |
ICC,DCC (50 μs 土20%無負載波形) |
|
|
微脈沖發生器模塊P2a |
||
|
測試電壓 |
3-200 V |
|
|
極性 |
正 |
|
|
上升時間Tr |
0.5 μs – 1 μs 1.5 μs – 3 μs 無負載 |
|
|
持續時間Td |
50 μs 土20%無負載 12 μs 土20% 2 Ω 匹配負載 1 ms 土20% 無負載 1 ms 土20% 50 Ω 匹配負載 2 ms土20% 無負載 1.5 ms土20% 10 Ω 匹配負載 0.2 ms 土20% 無負載 0.3 ms 土20% 無負載 0.5 ms土20% 無負載 |
|
|
源阻抗 |
2 Ω，4 Ω，10 Ω，20 Ω，30 Ω，50 Ω |
|
|
試驗次數 |
1-9999 |
|
|
DUT電壓監控 |
10:1 |
|
|
DUT電流監控 |
10 A : 1 V |
|
|
脈沖間隔 |
0.2 s - 60 s(其中最小間隔根據輸出電壓) |
|
|
耦合方式 |
ICC, DCC |
|
|
電快速瞬變/脈沖群發生器模塊P3a/3b |
||
|
測試電壓 |
25-700 V |
|
|
極性 |
脈沖3b為正，脈沖3a為負 |
|
|
上升時間Tr |
5ns土30% into 50 ohm負載 5 ns土30% into 1,000 ohm負載 |
|
|
持續時間Td |
150 ns - 45/+45 ns into 50 ohm負載 150 ns - 45/+45 ns into 1,000 ohm負載 |
|
|
源阻抗 |
50 Ω |
|
|
脈沖個數 |
1-200 |
|
|
脈沖群間隔時間 |
50 ms -999 ms |
|
|
脈沖頻率 |
0.1 kHz - 200 kHz |
|
|
測試持續時間 |
1 s - 50000 s |
|
|
耦合方式 |
CCC,DCC |
|
|
輸出方式 |
直接輸出 |
通過 50 ohm 同軸連接器 (適用于連接電容耦合鉗的測試) |
|
通用參數 |
||
|
供電電壓 |
AC 110/220 V，土10%，45-65 Hz |
|
|
環境溫度 |
15-35 ℃ |
|
|
相對溫度 |
35%-85% RH（無凝露） |
|
|
外形尺寸 |
輸出電流30 A，4U機箱 |
|
|
輸出電流60 A和100 A，為6U機箱 輸出電流200 A為8U機箱 |
||
|
重量 |
約20 kg |
|
|
觸發方式 |
自動觸發、手動觸發 |
|
|
網絡 |
內置耦合/去耦網絡60 V / 30 A最大電流可達200 A |
|
|
輸入 |
被試設備供電 |
直流電壓從APS或APG或其他直流電源輸入 |
|
脈沖5,7 |
通過TIS 700的網絡疊加脈沖5和脈沖7 |
|
|
輸出 |
從LDS200輸入 |
中央被試設備輸出端口 |
|
同軸輸出端口 |
連接符合ISO7637-3標準要求的電容耦合鉗 |
|
|
隨機標配 |
|
主機一臺、說明書、檢測報告、質保書、測試線、電源線、DUT電源線、接地線、用戶測試程序（用戶可自由編程）、標準測試程序（ISO 7637-2:2011標準等級1-4） |
|
選配附件 |
主要技術參數 |
|
|
1.電流注入BCIP7637-3
|
頻率范圍：4kHz-100MHz |
|
|
2.校準夾具BCICF-400
|
頻率范圍：DC-400MHz 特性阻抗：50Ω |
|
|
3.100nF耦合電容DCP-100N
|
容值：100nF 耐壓值：200V |
|
|
4.100pF耦合電容DCP-100P
|
容值：100pF 耐壓值：200V |
|
|
5.校準電阻 PVK
|
型號 |
阻抗[Ω] |
|
PVK 05 |
0.5 |
|
|
PVK 1 |
1 |
|
|
PVK 2 |
2 |
|
|
PVK 4 |
4 |
|
|
PVK 10 |
10 |
|
|
PVK 20 |
20 |
|
|
PVK 30 |
30 |
|
|
PVK 50 |
50 |
|
|
6.電容耦合夾V-EFTC
|
耦合電容： |
|
|
7.軟件 |
計算機聯機控制軟件AUTO Lab 支持windows XP and Windows7及以上，它使用方便、用戶界面美觀、直觀，各項操作功能以及標準測試庫使用戶可以輕松完成自定義測試程序； 它能夠自動/ 手動識別所連接的Auto Lab測試設備并進行自動配置； 基于模板的報告功能可以幫助用戶靈活地生成測試報告。 |
|
|
選型 |
|
|
TIS 700 |
CDN最大電流60 V/30 A |
|
TIS 700-60 |
CDN最大電流60 V/60 A |
|
TIS 700-100 |
CDN最大電流60 V/100 A |
|
TIS 700-200 |
CDN最大電流60 V/200 A |
