1 共模干擾與差模干擾

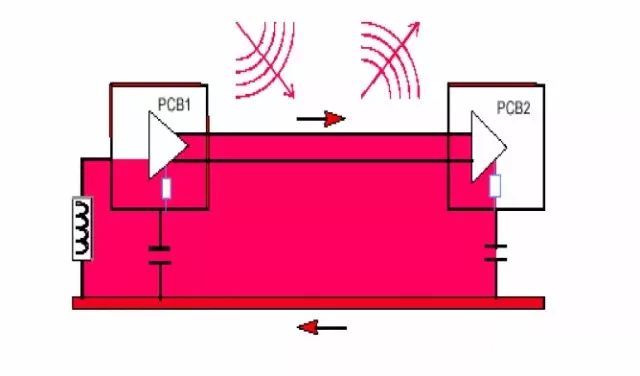

共模干擾（Common-mode）：兩導線上的干擾電流振幅相等，而方向相同者稱為共模干擾。

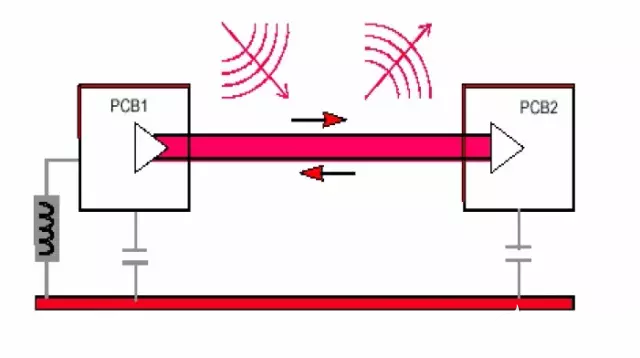

差模干擾（Differential-mode）：兩導線上的干擾電流，振幅相等，方向相反稱為差模干擾。

共模（Common mode）是指存在于兩根或多根導線中，流經所有導線的電流都是同極性的，差模（Differential mode）是指在導線對上的電流極性是相反的。

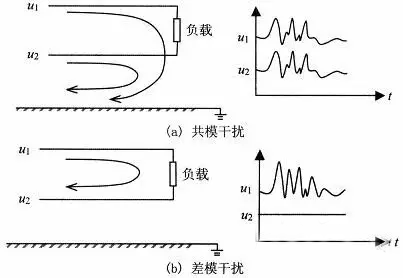

共模干擾的干擾電流在電纜中的所有導線上幅度／相位相同，它在電纜與大地之間形成回路流動，見圖。差模干擾的干擾電流在信號線與信號地線之間流動，見圖。

由于共模干擾與差模干擾的干擾電流在電纜上的流動方式不同，對這兩種干擾電流的濾波方法也不相同。因此在進行濾波設計之前必須了解所面對的干擾電流的類型。

2 PCB的輻射與線纜的輻射

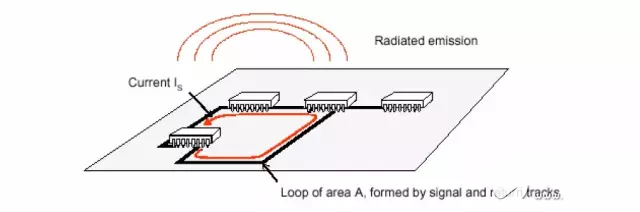

1、PCB輻射

PCB 上有許多信號環路，由中有差模電流環也有共模電流環，計算其輻射強度時，可等效為環天線，輻射強度由下式計算：

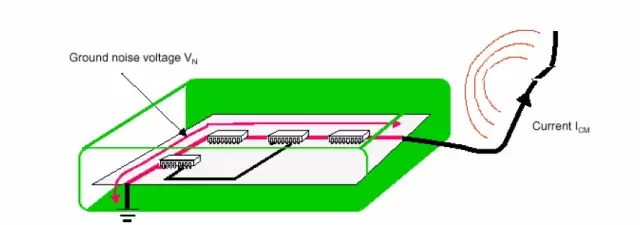

2、線纜的輻射

計算線纜的輻射強度時，將其等效為單極天線，其輻射強度由下式計算：

以上兩式可以看出線纜的輻射效率遠大于 PCB 的輻射效率。
